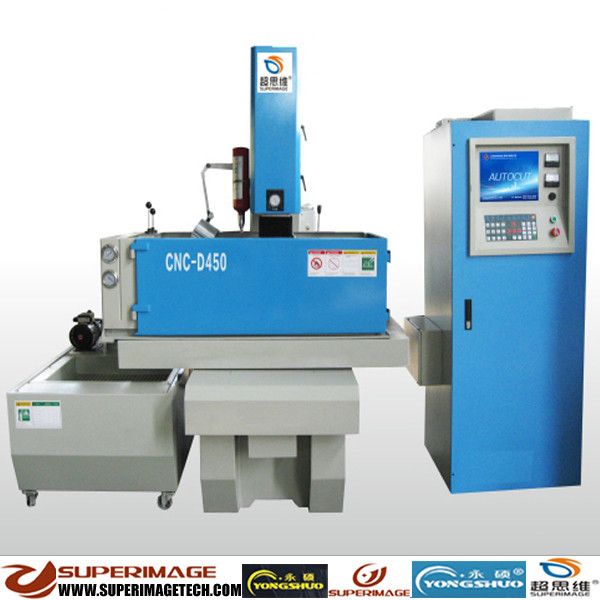

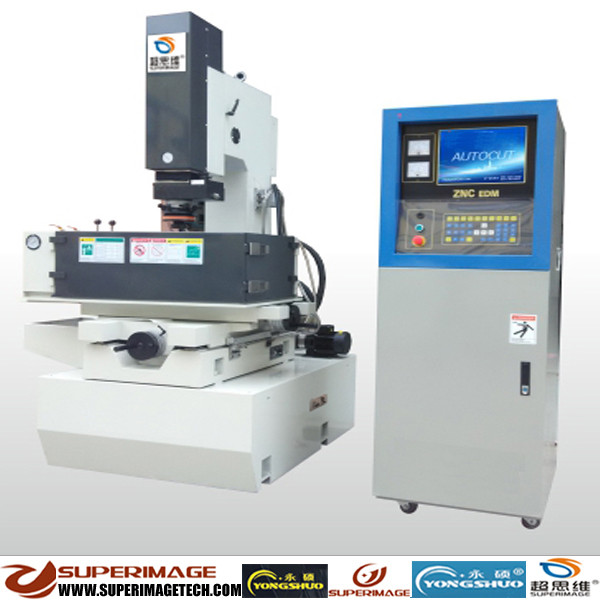

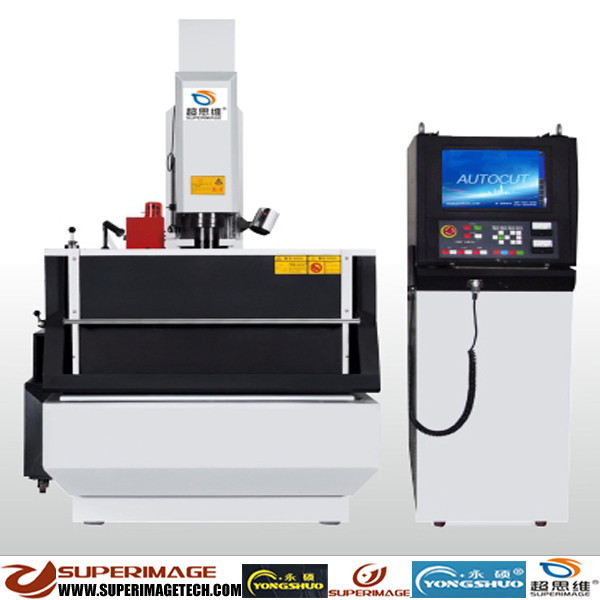

  • 1400*700*500mm Die-Sinking EDM CNC Sinker EDM Spark Erosion Machine
  • 1400*700*500mm Die-Sinking EDM CNC Sinker EDM Spark Erosion Machine
  • 1400*700*500mm Die-Sinking EDM CNC Sinker EDM Spark Erosion Machine
  • 1400*700*500mm Die-Sinking EDM CNC Sinker EDM Spark Erosion Machine
  • 1400*700*500mm Die-Sinking EDM CNC Sinker EDM Spark Erosion Machine
  • 1400*700*500mm Die-Sinking EDM CNC Sinker EDM Spark Erosion Machine
PrevNext
1400*700*500mm Die-Sinking EDM CNC Sinker EDM Spark Erosion Machine 1400*700*500mm Die-Sinking EDM CNC Sinker EDM Spark Erosion Machine 1400*700*500mm Die-Sinking EDM CNC Sinker EDM Spark Erosion Machine 1400*700*500mm Die-Sinking EDM CNC Sinker EDM Spark Erosion Machine

1400*700*500mm Die-Sinking EDM CNC Sinker EDM Spark Erosion Machine

  • Product Item:Edm-Ys540
  • Bed size:800*500mm
  • XYZ Stroke Distance: 500*400*200mm(250mm)
  • Model:CNC High-speed CNC Die Sinking EDM
  • Unit price:20500-21000USD
  • CNC Die-Sinking EDM  , CNC Sinker EDM  , CNC Spark Erosion Machine  , CNC Die Sinker EDM  , CNC Die CNC EDM  , CNC Die-sink EDM
    Inquiry Send Email PDF

    Description

    1. Products Name:


    High-speed 1470mm*700mm*500mm CNC Die-Sinking EDM
    1470mm*700mm*500mm CNC EDM Sinker

    1470mm*700mm*500mm CNC Electrical Spark Erosion EDM

    1470*700*500mm CNC Sinker EDM
    1470*700*500mm CNC EDM Die Sinking Machine

    High-speed CNC EDM Forming Machine 1470mm*700mm*500mm

    High-speed CNC EDM Molding Machine 1470mm*700mm*500mm


    2. Basic Technical Data:

    TECHNICAL DATA

    EDM-YS540

    CONTROL SYSTEM & AXIS QTY.

    AUTOCUT, 4-AXIS

    WORKING GROOVE INNER SIZE(L*W*D)

    1400*700*500MM

    WORKTABLE SIZE

    800*500MM

    X-Y AXIS TRAVELING DISTANCE

    500/400MM

    SPINDLE(Z-AXIS) STROKE

    200-250MM

    SPINDLE(Z-AXIS) ASSISTING STROKE(2ND STROKE)

    300MM

    THE DISTANCE FROM ELECTRODE END TO WORKTABLE

    680MM

    MAX.LOADING WEIGHT OF WORKTABLE

    1300KG

    MAX.ELECTRODE WEIGHT

    150KG

    MAX.WORKING CURRENT

    50A

    MAX.MACHINING SPEED

    200MM2/HOUR

    SURFACE ROUGHNESS

    ≤0.4UM

    LOWEST  ELECTRICAL CONSUMPTION RATE

    ≤0.2%

    MAX. OIL LEVEL

    380MM

    FILTERING TANK CAPACITY

    540LITERS

    MACHINE SIZE

    2100MM*1620MM*2600MM

    MACHINE WEIGHT

    2200KG







    3. Payment methods

    By T/T in advance;

    Down payment: 50% of total amount. Before delivery, 50% balance need to be paid.

    4. Delivery time:

    By Sea

    Delivery time: about 25-30 days.

    5. Quality Warranty:

    SuperImage offers “3R” quality warranty for our CNC EDM-”Replacement, Return, and Refund” will be guaranteed for inferior quality products.
